טנסיומטר מכאני

    טנסיומטר מכאני

    טנסיומטרים לשימוש ידני קריאת מתח המים ע"י מד ואקום בצורת שעון עם מחוג. המוצר הבסיסי של עמי טנס. פשוט, אמין ולא יקר.
    מבנה המכשיר ועקרון הפעולה:

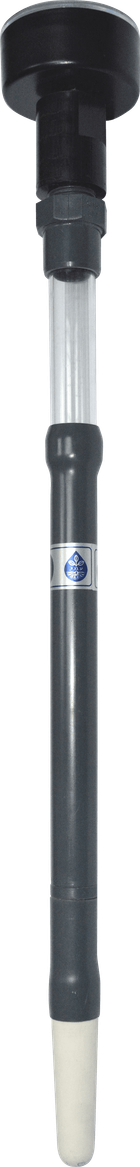

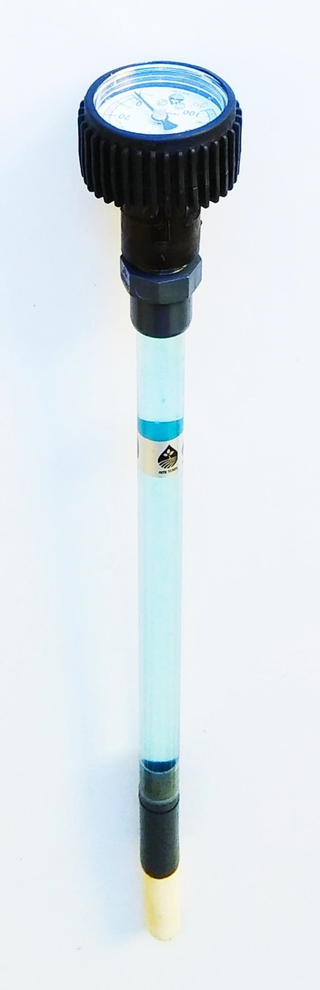

    הטנסיומטר המכאני בנוי מצינור פלסטי עם חלק שקוף בחלקו העליון, שלקצהו התחתון מחוברת כיפת חרס נקבובית ובקצהו העליון מוברג מד ואקום מכאני בתצורת שעון עם מחוג. בטנסיומטר הסטנדרטי של עמי טנס, השעון הוא בעל הברגה אחורית "1/4 המתברג לתוך מתאם פלסטי, שבו אטם מיוחד המונע בריחת ואקום מהמכשיר. לצורך מילוי או הוספת מים יש להסיר את מד הואקום באופן ידני ולסגור בחוזקה בסיום התהליך.
    החרס מוחדר לאזור בית השורשים כאשר צדו החיצוני נמצא במגע הדוק עם הקרקע וצדו הפנימי עם המים שבצינור . ככל שהקרקע תתייבש יגבר מתח המים (תת לחץ) בצינור ואנחנו קוראים את הנתונים בשעון. מד הוואקום מציג את המתח ביחידות לחץ שלילי, כלומר סנטיברים או מיליברים, תלוי בדגם. לאחר השקיה או גשם יפחת מתח המים. ע"י מעקב שוטף יכול החקלאי להחליט מתי וכמה להשקות בצורה היעילה ביותר.

    פרטים טכניים:
    מדי ואקום: עמי טנס מספקת שני סוגי מדי ואקום בסיסיים:
    א. מד ואקום סטנדרטי המודד תחום שבין 0-100 סנטיבר (או Kpa ). הברגה אחורית "1/4 .
    ב. מד ואקום למתח נמוך המודד ערכים שבין 0 ל 250 או 100 מיליבר (לפי הדגם). מד זה מיועד למצעים מנותקים הוא קרקע חול, שבהם נדרשת תגובה לשינויי מתח קטנים יחסית. מדי ואקום אלה כוללים גם בורג כיול המאפשר לבטל את "ערך האפס" של המכשיר, הנובע בעצם מגובה עמוד המים ולא ממתח המים בקרקע.
    ג. ניתן גם לספק מדי ואקום עם איפיונים שונים, כגון הברגה צדדית, או תחום מדידה 0-60 ס"ב וכיו"ב. הנ"ל רק בבקשה מיוחדת ותיאום עם החברה.

    אורכי צינור:
    הצינורות עשויים מ PVC בקוטר חיצוני של 20 מ"מ. האורכים הסטנדרטיים שאנו מייצרים הם לעומק של 20/30/40/6/90 ס"מ. האורך המצוין הוא לא האורך הפיזי של הצינור אלא הצינור המתאים להתקנה בעומק המבוקש. אנחנו מספקים מדבקה עם ציון העומק, כאשר המדבקה נמצאת בגובה פני הקרקע. ניתן כמובן, להזמין מידות שונות, בהזמנה מיוחדת.

    תצורת צינור:
    א. במרבית ההתקנות משתמשים בצינור ישר, עם הברגה עליונה.
    ב. ניתן לספק, לפי דרישה מיוחדת, טנסיומטר בתצורת T ,שבה מד הוואקום מותקן מהצד, ובחלק העליון מותקן פקק עם אטם. (כיום כמעט ולא נמצא בשימוש)
    ג. לצורך התקנה במצעים מנותקים הנמצאים בכלים רדודים, או בכל מקרה שבו רוצים למדוד שכבה צרה של קרקע, אנחנו מספקים טנסיומטר זוויתי (תצורת L ), שבו החרס נמצא במצב אופקי.

    חרסים:
    הטנסיומטר הסטנדרטי כולל חרס מתברג הניתן להחלפה בצורה נוחה. קיימים שני סוגי חרסים:
    א. החרס הסטנדרטי באורך 6 ס"מ המתאים לרוב סוגי הקרקע, כולל אדמות חוליות.
    ב. חרס ארוך, 12 ס"מ, המשמש בעיקר להתקנה במצעים מנותקים בדרך כלל בהתקנה אופקית.

    מיני-טנסיומטר:
    זה דגם ייחודי בעובי דק במיוחד (דמוי עפרון) המתאים לעציצים, אדניות, מצעים מנותקים  וקרקע רדודה. המיני-טנסיומטר בנוי מצינור שקוף קשיח בקוטר 12 מ"מ, בתחתיתו מודבקת כיפת חרס בעובי 8 מ"מ ובאורך כ 15 -20 מ"מ ובחלקו העליון מתאם הברגה ל "1/4המתאים הן למד-ואקום מכאני והן למתמר אנלוגי. האורך הסטנדרטי הוא 15 או 30 ס"מ
    במצעים רכים לחים ניתן להחדיר את המכשיר בנעיצה פשוטה.

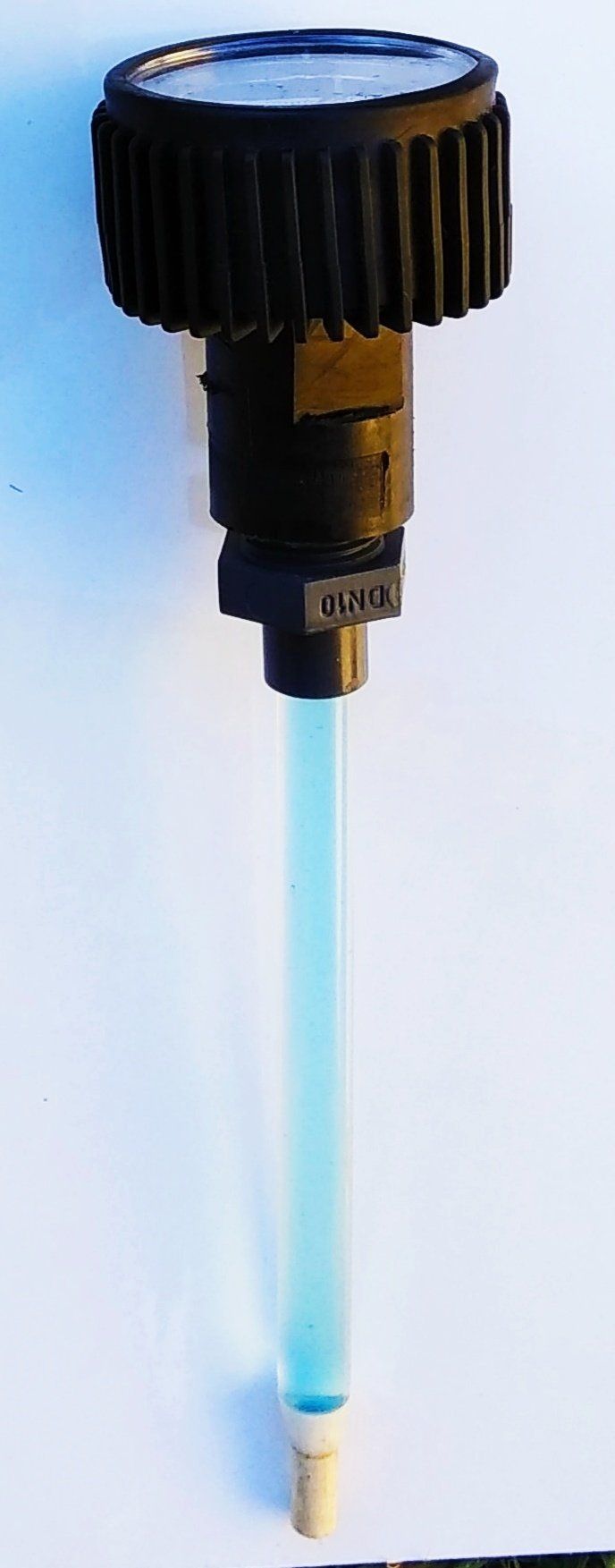

    New: Mini Tensiometer
    הערות כלליות:
    הנחיות לגבי מיקום ושימוש בנתונים יש לקרוא בפרק טנסיומטרים כללי. חשוב רק לציין שבשימוש בטנסיומטר מכאני יש חשיבות רבה לביקור יום יומי ורישום רציף, ידני, כדי לאתר בזמן שינויים ומגמות החלים בקרקע באופן רציף. מומלץ למדוד תמיד באותן שעות. חשוב לסמן את הטנסיומטר באופן בולט ולהגן עליו מפני שבירה אקראית.
